QAC- Dự án Kính Thiên Văn khúc xạ 70F900.

[LeVanNhanQN]

Sau khi thành lập, QAC tiền hành họp CLB và tiền hành góp quỹ cho dự án đầu tiên.

Kính Thiên Văn Khúc Xạ.
( KTVKX 70F900 )

_ Vật kính:
+ Đường kính vật kính(D) = 70mm
+Tiêu cự(F) = 900mm

_ Thị kính:
+H20- thị kính Huysghen, tiêu cự 20mm
+H12.5mm

_Barlow 3x.

Tính Toán:

+Gmax~ 140mm.

Với 2 thị kinh và Barlow ta lần lượt được những độ bội giác khác nhau:
G~ 45x - 72x - 135x - 216x(không phù hợp- loại)

Nhưng khi mình kiểm tra, đã gặp một số vấn đề nên phải thay đổi lại một số thông số kính...

Lần sau viết tiếp (- đói bụng, trời tối phải về nhà.)
Còn tiếp nha......

[LeVanNhanQN]

Khi mua những thị kính và Barlow của CLB thì các bạn nên chú ý!
---------
Khi mình mua những thị kính(H) van barlow 3x cho nhóm thì khi kiểm tra có thấy 1 số vấn đề xảy ra:

+ về thị kính: H-huyghens, nhưng thực sự là ghép kiểu Ramsden 2 mặt lồi hướng vào nhau. Nhưng khoản cách ghép không đúng( nhỏ) làm giảm chất lượng hình ảnh( xấp xỉ Huyghens). Đồng thời, cũng có 1 điểm nổi trội ở đây là trường nhìn lớn hơn kiểu ghép Ramsden theo đúng công thức( dĩ nhiên trường nhìn cũng lớn hơn Huyghens). Một sự thật khi mình tính toán cho cái thị kính H12.5 thì phát hiện 1 vẫn đề nữa là thị kính H12.5 có tiêu cự thật( lúc mua về- mình chưa sửa) là 11.25mm chứ không phải là 12.5mm, 12.5mm chỉ là khoản cách từ thấu kính ngoài cùng tới tiêu điểm chứ không phải là tiêu cự.
* thị kính của nhóm mình gồm H20 van H12.5 mình đã tháo ra van ghép lại kiểu Ramsden cụ thể là: H20->R30( f mỗi thấu kính là 40mm ), H12.5-> R15( f mỗi thấu kính là 20mm )

+ về barlow: nhà sản xuất ghi là Barlow 3x. Nhưng thực sự khi kiểm tra lại thì Barlow này có tiêu cự(đo) là 150mm đồng thời khoản cách từ barlow đến thị kính cũng là (~) 150mm. Áp dụng cô thức vào đây thì ta được Barlow 2x thôi. Nhưng điều đáng quan tâm ở đây là Barlow này chỉ sử dụng 1 thấu kính phân kì - đơn cho hình ảnh không khả quan mấy( còn mờ ảnh nữa chứ). Với thấu kính đơn mà giá 50k thì chúng ta sài các thấu kính phân kì lấy từ máy ảnh thì còn tốt hơn( có khi là hệ phân kì nữa ý chứ-có hội tụ van cả phân kì). Trên lý thuyết, khi mình đo bán kính cong của thấu kính van ngầm định cho nó có chiết suất là 1.5 cùng với công thức thì tính được tiêu cự nó là 100mm. Còn việc đo trên thực tế thì tiêu cự là 150mm( có lẽ là mình sai ở việc ngầm định cho nó có chiết suất là 1.5)
* Barlow của nhóm mình thì mình cũng đã chỉnh sửa lại còn là Barlow 1.5x( với khoản cách từ barlow đến thị kính là 75mm)

Vì nhóm tụi mình chỉ mua 2 loại thị kính H20 van H12.4 , barlow 3x nên mình chỉ có thể kiểm tra được có ngần ấy thôi.

Tài liệu tham khảo để kiểm tra:
http://thienvanhoc.org/haac/kinh-thi...thau-kinh.html
http://thienvanhoc.org/forum/showthread.php?t=3054
http://thienvanhoc.org/forum/showthread.php?t=553
http://thienvanhoc.org/forum/showthread.php?t=511
http://www.astunit.com/tutorials/barlow.htm
--------
Trong quá trình kiểm tra có thể có nhiều sai sót, van chưa chắc là mình đã đúng nên các bạn có thể kiểm tra lại để chắc hơn. Mong các bạn góp ý, bổ sung thêm van sửa đổi nếu có sai sót!

---------------------

Vì những lý do đã nêu. Nhóm mình quyết định thay đổi tất cả các bất cập để có một chiếc kính chất lượng tốt .
• Thông số kính hiện tại:

_Vật kính:
+Đường kính vật kính- hữu dụng (D) = 65mm( đã che).
+ Tiêu cự(F)900mm

_ Thị kính:
+ R30 ( Ramsden f=30mm) <- H20 ( Huyghens f=20mm)
+ R15 (Ramsden f=15mm) <- H12.5 (Huyghens f=12.5mm ( thực là ~11.25mm) )

_ Barlow:
+Barlow 1.5x (thấu kính đơn) <- Barlow 3x của CLB bán.
+ Barlow 2x ( 2 thấu kính phẳng lõm) <- Barlow tự chế bởi thấu kính của máy ảnh.
• Tính toán:
+Gmax =Dx2~ 130x

Với vật kính F=900, 2 thị kính + barlow 1.5x hoặc barlow 2x ta lần lượt có các độ phóng đại sau:
G~ 30x – 45x – 60x – 90x - 120x. (Tất cả vẫn còn trong độ phóng đại hữu dụng)

--------------------------------------

Sau gần 1 tuần bận rộn với việc tìm kiếm vật liệu làm kính.
Bắt tay vào lắp vật kính.
_Nguyên liệu:
+Ống nối 76-60
+ 10cm ống phi 76 hoặc 90. Cắt thành 2 vòng đường kính 76mm chiều cao khoản 1-4cm
+Vật kính (D=70mm, có thể là 65 hay 60 cũng được)
+ 1 cuộn băng keo đen( keo quấn dây điện)
+ 1 cuộn băng keo trong
+ 1 đoạn băng keo xốp

Vật kính có D=70mm. Thật là D= 71.5mm+ băng keo đen quấn quanh ghép 2 thấu kính + Băng keo trong 1-2 vòng ngoài rồi mới đến băng keo xốp. Xem hình:

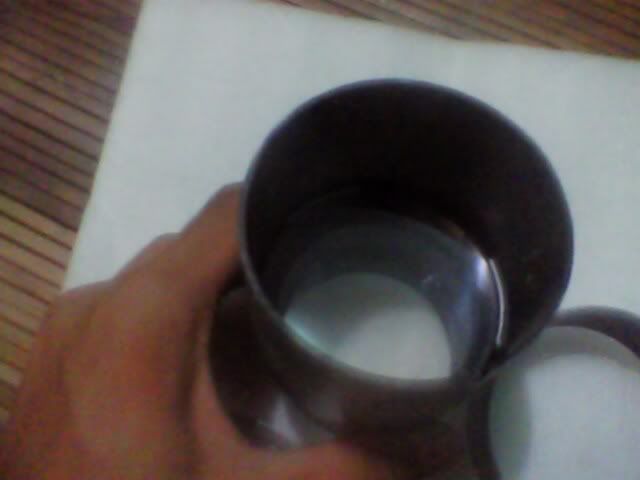

Mình chọn ống chuyển bậc 76-60. Với ống này thì vật kính nhỏ hơn 1 chút nhưng đã có băng keo xốp nên vừa khít. Tiếp theo mình cắt ống làm vòng chặn vật kính. Xem hình:

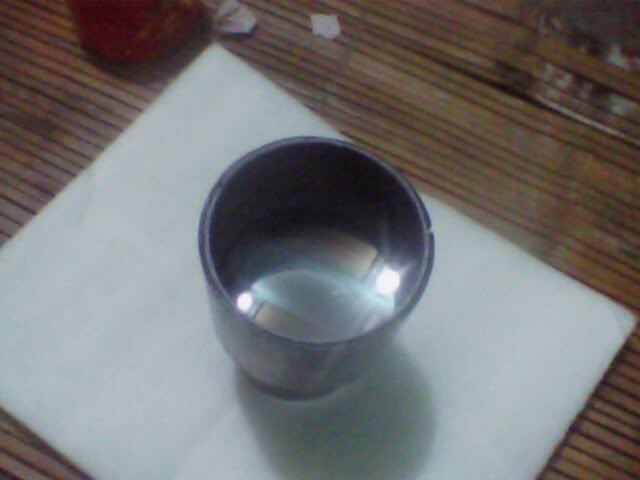

Vật kính vừa khít.

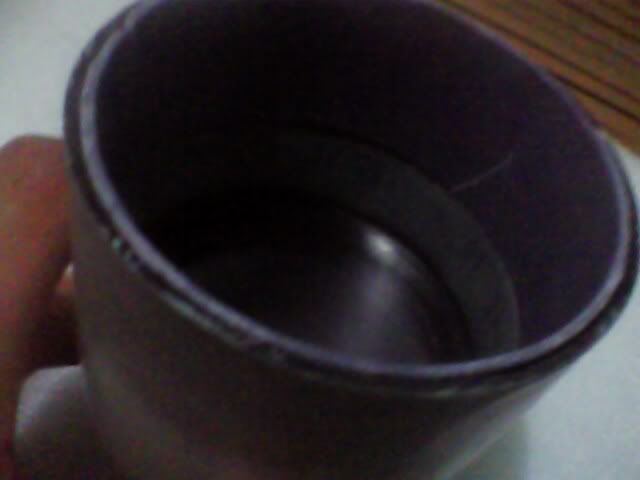

Vòng chặn thứ nhất.

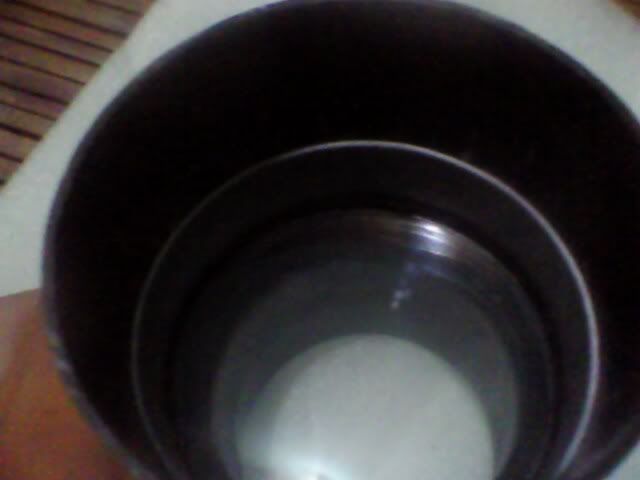

Vòng chặn thứ hai- ngoài cùng.


Như thế, đã hoàn thành được phần vật kính- chưa sơn đen lòng ống.

Còn tiếp...

[pebble]

Cụ cố gắng nhá. Mà... cũng vừa phải thôi. Lo mà học nữa kìa. Nghe đâu suốt ngày vùi đầu vào làm kính. Định làm nhà chú học à.
Còn tiền quỹ hàng tháng thì tạm thời trong TK con sẽ lo. Ngoài TB là phần của cụ.
À, chân kính quyết định là chân inox nhé. Cho nó bền.. Khỏi sợ han gỉ..

Chúc mừng QAC nhé, chúc các bạn lớn mạnh hơn nữa. chúc mừng chức mừng.!!!

[astromypassion]

tin tưởng mọi chuyện sẽ suông sẻ. Bên tam kì sẽ cố gắng vụ tên lửa nước. ^.^

[tieulula]

dự án của các bạn hay đó,khi nào hoàn thành chia sẽ kinh nghiệm nhé

[LeVanNhanQN]

Thế các bạn QAAC đã có dự án nào chưa nhỉ? Khi nào có nhiều thời gian- hè chẳng hạn thì có thể chúng ta sẽ tổ chức giao lưu, theo bạn thì sao?.(thời gian này rất là bận, bận cho việc học và tổ chức CLB QAC. Nên...)

[tieulula]

QAAC và QAC giao lưu sẽ là 1 điều kiện tuyệt vời cho các bạn cả 2 bên học hỏi,trao đổi kinh nghiệm đó...
QAAC tụi mình hoạt động tạm thời bên nguoiquangngai.vn,nếu rãnh mời bạn ghé thăm.

[LeVanNhanQN]

Tiếp tục cho phần kính. Giờ thì đến phần thị kính. Vì đây không phải topic thích hợp nên mình không viết chi tiết nữa. Để qua mục kính thiên văn và các dụng cụ hướng dẫn chi tiết hơn. Một số hình ảnh về Phần Focus và dialgon.


Tổng Thể phần thị kính.


Tinh chỉnh


Đảo ảnh( dialgon) chưa lắp gương.


so sánh ốc cố định tự chế và ốc mua ( cái cùng cỡ ren )

Đã cắt gương nhưng khi tẩy lớp sơn phía sau bằng Aceton thì thấy lớp phủ nhôm đã bị Oxi hoá - ố vàng mất tiêu nên khi khác đi cắt lại miếng gương khác.( khác loại đó)
